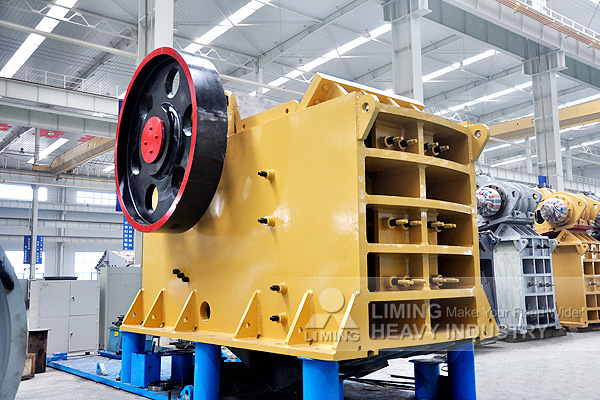

Дробилка щековая – это универсальная машина для первичного и вторичного дробления материалов. Щековая дробилка применяется при работах с горными породами любых прочностей, некоторыми металлическими материалами и шлаками. Применение дробилки щековой невозможно на вязкоупругих материалах: полимерах, древесине, некоторых металлических сплавах. Входная крупность достигает 1500 мм. Крупность готового продукта для небольших дробилок составляет до 10 мм. Производительность щековой дробилки достигает до 800 тонн в час.
Принцип работы щековой дробилки:
Принцип работы щековой дробилки основан на сдавливании кусков измельчаемого материала между щеками, в результате чего возникают процессы сжатия и сдвига, достигающие высокой степени напряженности и разламывающие исходный материал. Первая щека дробилки фиксируется, другая – двигается с помощью шатуна. Верхний край подвижной щеки перемещается по траектории качения. Вал шатуна вращается с помощью электропривода (возможен также дизельный привод) посредством ременной передачи клиновидного сечения. К этому же стержню прикрепляется другой шкив, выполняющий функции противовеса и маховика главного шкива. Нижняя граница движущейся щеки может регулироваться по горизонтали (вид привода – механический или гидравлический), при этом минимальная ширина щели задает максимальный размер получаемых кусков дробимого материала. Щеки дробилки сходятся под углом, в результате чего камера дробления приобретает клиновидную форму. Собственный вес измельчаемого материала продвигает его от загрузочной щели к нижнему отверстию. Стенки камеры дробления не принимают участия в измельчении материала, отвечая лишь за нахождение его в дробилке.
Сейчас существует два основных типа щековых дробилок, в зависимости от траектории качания щеки: простой и сложной. Сложное качание позволяет осуществлять значительно большее давление на куски дробимого материала за счет усилия сдвига. Это позволяет использовать такие дробилки для измельчения пород (мрамор, гранит, базальт) с максимальным лимитом прочности при сжатии до 320 МПа. Самая последняя разработка – вибрационные щековые дробилки, которые должны найти применение на очень прочных материалах.
